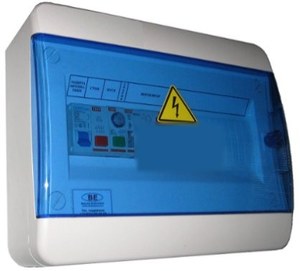

Щиты управления вентилятором и клапаном AIRS ЩУВК-220
Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.
Щит управления однофазным вентилятором 220 В и воздушным клапаном: открывает клапан, запускает вентилятор, следит за засорением фильтра и состоянием двигателя. В серии 11 моделей, цена от 26 880 ₽ — исполнение и цена выбираются в карточке модели.
Что делает щит
Щит управляет связкой «вентилятор + воздушный клапан»: по команде открывает клапан с возвратной пружиной и запускает вентилятор, при останове — снимает питание с привода, и клапан закрывается пружиной. Отдельный блок питания привода не нужен.
Кроме защиты от короткого замыкания и перегрузки, щит следит за превышением сетевого напряжения и принимает термоконтакты двигателя. На двери — индикатор засорения фильтра, на диспетчерский пульт выведены «сухие» контакты РАБОТА и АВАРИЯ.
Что это даёт
Где применяется
- Приточные установки небольших офисов и магазинов
- Системы с воздушным клапаном на входе
- Помещения, где важно перекрывать канал при остановке вентиляции
- Модернизация приточки без замены вентилятора
Как подобрать
- Проверяют мощность и напряжение двигателя: серия рассчитана на 220 В
- Уточняют тип привода клапана — нужен привод 220 В с возвратной пружиной
- Если нужен контроль засорения фильтра, в комплект добавляют датчик давления
- Для трёхфазного вентилятора берут ЩУВК-380
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Щит снимает питание с привода при останове и рассчитывает, что клапан закроется пружиной. Привод без пружины останется в открытом положении.
Подбор и заказ. Назовите мощность вентилятора и тип привода клапана — подберём исполнение и посчитаем цену в калькуляторе выше.
