Клапаны, заслонки и шиберы

Дроссель-клапан предназначен для регулирования доступа воздушных масс и газовоздушных смесей, не несущих угрозу взрыва.

Описание

Дроссель-клапан предназначен для регулирования доступа воздушных масс и газовоздушных смесей, не несущих угрозу взрыва. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

D, мм	L, мм	А, мм
100	120	40
125
160
180
200
250	170
280	200
315	235
355		60
400	280
450	330
500	380

Прямоугольный дроссель-клапан рекомендуется использовать при A,B≤600 мм. При большем размере рекомендуется использовать клапан АВК (см. стр. 54).

Описание

Прямоугольный дроссель-клапан рекомендуется использовать при A,B≤600 мм. При большем размере рекомендуется использовать клапан АВК (см. стр. 54). Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Шибер применяют для регулировки либо отсечки ветки воздуховодов от общей системы.

Описание

Шибер применяют для регулировки либо отсечки ветки воздуховодов от общей системы. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Шибер представляет собой металлический карман, внутри которого перемещается лист, перекрывая поток воздуха.

Описание

Шибер представляет собой металлический карман, внутри которого перемещается лист, перекрывая поток воздуха. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Клапан предназначен для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Устанавливается в системе с давлением до 1000 Па.

Описание

Клапан предназначен для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Устанавливается в системе с давлением до 1000 Па. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

A, мм	B, мм
	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
200	2,6	3,2	3,8	4,4	5	5,7	6,3	6,9	*	*	*	*	*	*	*	*	*	*	*
300 3,2	2,6	3,9	4,6	5,4	6,1	6,8	7,5	8,2	8,9	*	*	*	*	*	*	*	*
400	3,8	4,6	5,4	6,3	7,1	7,9	8,7	9,5	10,3	11,1	12,0	*	*	*	*	*	*
500 4,4	3,8	5,3	6,3	7,2	8,1	9,0	9,9	10,8	11,7	12,6	13,6	14,7	15,6	*	*	*	*
600	5,0	6,0	7,1	8,1	9,1	10,1	11,1	12,1	13,1	14,1	15,2	16,4	17,4	18,4	*	*	*
700 5,6	5,0	6,8	7,9	9,0	10,1	11,2	12,3	13,4	14,5	15,6	16,8	18,1	19,2	20,3	21,4	*	*
800	6,3	7,5	8,7	9,9	11,1	1 12,3	13,5	14,7	15,9	17,1	18,4	19,8	21,0	22,2	3 23,4	24,6	*
900 6,9	6,3	8,2	9,5	10,8	12,1	13,4	14,7	16,0	17,9	18,6	20,0	21,5	22,8	24,1	25,4	26,7	28,0
1000	*	8,9	10,3	10,4	13,1	14,5	15,9	17,3	18,7	20,1	21,6	23,2	24,6	26,0	27,4	28,8	30,2	31,6	33,0
1100 *	*	9,3	11,1	11,2	14,1	15,6	17,1	17,7	20,1	21,6	23,2	24,9	26,4	27,9	29,4	30,9	32,4	33,9	35,4
1200	*	10,3	11,9	13,5	15,1	16,7	18,3	19,9	21,5	23,2	24,8	26,6	28,2	29,8	31,4	33,0	34,6	36,2	37,8
1300 *	*	*	14,1	16,1	18,1	20,1	22,1	24,1	21,1	28,1	30,1	32,6	34,6	36,6	38,6	40,6	42,6	44,6	46,6
1400	*	*	*	17,0	19,1	21,2	23,3	25,4	27,5	29,6	31,7	34,3	36,4	38,5	40,6	42,7	44,8	46,9	49,0
1500 *	*	*	*	18,0	20,1	22,3	24,5	26,7	28,9	31,1	33,3	36,0	38,2	40,4	42,6	44,8	47,0	49,2	51,4
1600	*	*	*	*	21,1	23,2	25 8	28,1	30,3	32,6	34,9	37,7	40,0	42,3	44,6	46,9	49,2	51,5	53,8
1700 *	*	*	*	*	22,1	24,6	27 0	29,4	31,7	34,1	36,5	39,4	41,8	44,2	46,6	49,0	51,4	53,8	56,2
1800	*	*	*	*	*	25,7	28 2	30,7	33,2	35,6	38,1	41,1	43,6	46,1	48,6	51,1	53,6	56,1	58,5
1900 *	*	*	*	*	*	2 26,8	29 4	32,0	34 6	37,1	39,7	42,8	45,4	48,0	4 50,6	53,2	55,8	58,3	60,9
2000	*	*	*	*	*	2 26,8	30 6	33,3	36,0	38,6	41,3	44,5	47,2	49,9	52,6	55,3	57,9	60,6	63,6
2100 *	*	*	*	*	*	*	33,9	34,6	37,4	40,2	42,9	46,2	49,0	51,8	54,6	57,3	60,1	62,9	65,7
2200	*	*	*	*	*	*	*	35,9	38,8	41,7	44,5	47,9	50,8	53,7	56,5	59,4	62,3	65,2	68,1
2300 *	*	*	*	*	*	*	*	*	40,2	43,2	46,1	49,6	52,6	55,6	58,5	61,5	64,5	67,5	70,5
2400	*	*	*	*	*	*	*	*	*	43,9	47,7	51,3	54,4	57,5	60,5	63,6	66,7	69,8	72,9

Тип привода Sputnik	Питающее напряжение, В	Момент вращения, Hм	Тип регулирования	Время срабатывания, сек	Класс защита / Степень защиты
Sputnik AR230-4-S	AC 230	4	3-позиционное	55	IP54
Sputnik AR230-5-S	AC 230 ±10%	5	возвратная пружина	70≤20
Sputnik AR230-8-S	AC 230	8	2/3-позиционное	30
Sputnik AR230-10-S	AC 230	10	возвратная пружина	100≤25
Sputnik AR230-16-S	AC 230	16	2/3-позиционное	80
Sputnik AС24-5-S	AC/DC 24	5	возвратная пружина	70≤20

Типы исполнения

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Описание

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Модель	D, мм	D₁, мм	m, кг
АЗД 122-00	200	250	12,57
АЗД 122-01	250	300	13,94
АЗД 122-02	315	365	15,57
АЗД 122-03	400	456	18,74
АЗД 122-04	500	550	24,04
АЗД 134-00	630	680	36,20
АЗД 134-01	800	864	44,80
АЗД 134-02	1000	1064	57,90

Тип исполнения Р — с ручкой Э — с площадкой под электропривод

Описание

Тип исполнения Р — с ручкой Э — с площадкой под электропривод Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Модель	D, мм	D, мм 1	m, кг
АЗД 133-00	200	250	4,85
АЗД 133-01	250	300	6,08
АЗД 133-02	315	365	7,64
АЗД 133-03	400	450	10,00
АЗД 133-04	500	550	16,08
АЗД 136-00	630	680	28,50
АЗД 136-01	800	864	37,10
АЗД 136-02	1000	1064	50,10

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Выполнена из оцинкованной стали на шине.

Описание

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Выполнена из оцинкованной стали на шине. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Модель	B, мм	A, мм	m, кг
АЗД 190 - 00	250	250	8,8
АЗД 190 - 01	400		7,1
АЗД 190 - 02	400	400	9,9
АЗД 190 - 03	500		10,7
АЗД 190 - 04	600	600	12,0
АЗД 190 - 05	600	800	16,7
АЗД 190 - 06	800	1000	25,0
АЗД 190 - 07	1000		35,0

Заслонка АЗД 192 изготавливается из оцинкованной стали на шине.

Описание

Заслонка АЗД 192 изготавливается из оцинкованной стали на шине. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

АЗД 192-00	250	250	5,8
АЗД 192-01	400	250	7,1
АЗД 192-02	400	400	9,9
АЗД 192-03	500		10,7
АЗД 192-04	600		12,0
АЗД 192-05	600	600	16,7
АЗД 192-06	800	800	25,0
АЗД 192-07	1000	1000	35,0

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали.

Описание

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

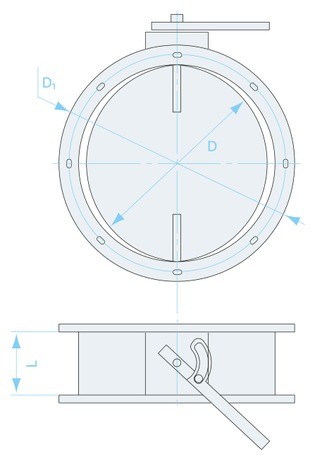

Модель	D, мм	D₁, мм	m, кг
АЗД 196-00	200	250	4,5
АЗД 196-01	250	300	5,5
АЗД 196-02	280	330	6,1
АЗД 196-03	315	365	7,1
АЗД 196-04	355	405	9,1
АЗД 196-05	400	450	10,5
АЗД 196-06	450	500	12,0
АЗД 196-07	500	550	13,7
АЗД 196-08	560	610	15,7
АЗД 197-00	630	680	25,3
АЗД 197-01	710	760	28,8
АЗД 197-02	800	864	35,1
АЗД 197-03	900	964	42,0
АЗД 197-04	1000	1064	47,5

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали.

Описание

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

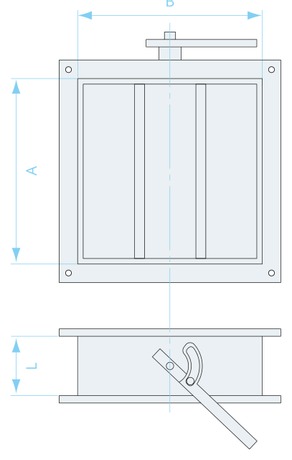

Модель	B, мм	A, мм	m, кг
АЗД 193-00	250	250	5,8
АЗД 193-01	400		7,1
АЗД 193-02	400	400	9,9
АЗД 193-03	500		10,7
АЗД 193-04	600		12,0
АЗД 193-05	600	600	16,7
АЗД 193-06	800	800	25,0
АЗД 193-07	1000	1000	35,0

Клапан обратный общего назначения предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от вентиляторов) при присоединении последних к коллекторам.

Описание

Клапан обратный общего назначения предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от вентиляторов) при присоединении последних к коллекторам. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

из черной х/к стали

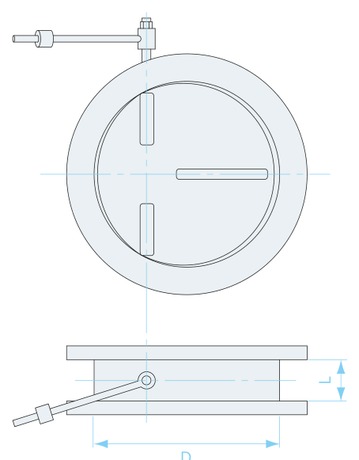

Модель	D, мм	L, мм	m, кг
КО-00	250	50	4,6
КО-01 315	250		5,5
КО-02	400		6,5
КО-03 500	400		8,1
КО-04	630		12,1
КО-05 800	630	64	17,0
КО-06	1000		25,6
КО-07 1250	1000		35,3
из оцинкованной стали	1000
Модель	D, мм	L, мм	m, кг
КО-00	250	100	4,6
КО-01 315	250		5,5
КО-02	400		6,5
КО-03 500	400	150	8,1
КО-04	630		12,1
КО-05 800	630	200	17,0
КО-06	1000		25,6
КО-07 1250	1000		35,3

Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5 м/c, а на вертикальных не менее 4 м/с.

Описание

Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5 м/c, а на вертикальных не менее 4 м/с. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

из черной х/к стали
Модель	B, мм	A, мм	L, мм	m, кг
КОп-00	150	150	50	3,7
КОп-01 200	150	200		4,5
КОп-02	250	250		5,5
КОп-03 400	250	400		8,2
КОп-04	500	500		10,3
КОп-05 800	500	800	64	17,8
КОп-06	1000	1000		25,7
КОп-07 1250	1000	1250		35,5
из оцинкованной стали	1000	1250
Модель	B, мм	A, мм	L, мм	m, кг
КОп-00	150	150	50	3,7
КОп-01 200	150	200		4,5
КОп-02	250	250		5,5
КОп-03 400	250	400		8,2
КОп-04	500	500		10,3
КОп-05 800	500	800	64	17,8
КОп-06	1000	1000		25,7
КОп-07 1250	1000	1250		35,5

Клапан предназначен для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Описание

Клапан предназначен для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

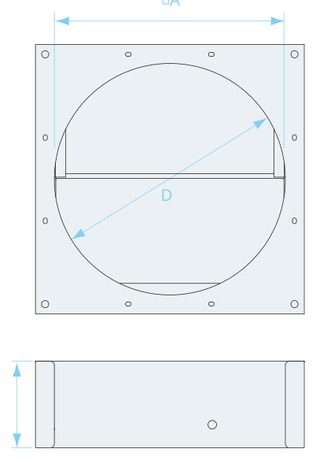

Модель	№ вентилятора	A, мм	B, мм	D, мм	L, мм	m, кг
КЛ-00	4	400	400	403	247	13,4
КЛ-01	5	500	500	503	287	17,5
КЛ-02	6,3	630	630	633	357	24,1
КЛ-03	8	800	800	805	332	33,5
КЛ-04	10	1000	1000	1006	392	43,4
КЛ-05	12,5	1250	1250	1258	497	61,7

Взрывозащищенный клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПЭУ. Изготовлен из черной стали.

Описание

Взрывозащищенный клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПЭУ. Изготовлен из черной стали. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

Модель	D, мм	L, мм	m, кг
АЗЕ 100-00	100	90	1,0
АЗЕ 100-01	125	115	1,5
АЗЕ 100-02	160	150	2,0
АЗЕ 100-03	200	190	3,0
АЗЕ 101-00	250	235	5,2
АЗЕ 101-01	315	300	7,2
АЗЕ 101-02	355	340	9,5
АЗЕ 101-03	400	385	11,5
АЗЕ 101-04	450	435	13,7
АЗЕ 101-05	500	485	16,4
АЗЕ 101-06	560	545	19,3
АЗЕ 101-07	630	615	27,5
АЗЕ 101-08	710	695	34,5
АЗЕ 101-09	800	785	43,0
АЗЕ 101-10	900	885	58,0
АЗЕ 101-11	1000	985	70,3

Взрывозащищенный клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и устанавливается во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПЭУ. Изготовлен из черной стали.

Описание

Взрывозащищенный клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и устанавливается во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПЭУ. Изготовлен из черной стали. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

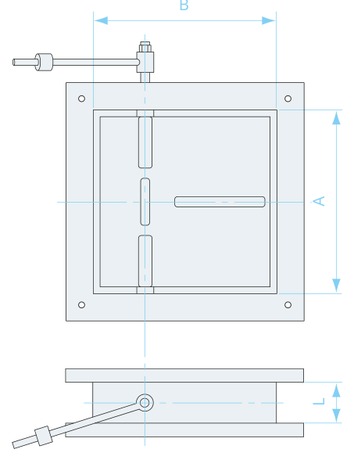

Модель	B, мм	A, мм	L, мм	m, кг
АЗЕ 102-00	150	150	150	3,5
АЗЕ 102-01	250	250	160	5,6
АЗЕ 102-02	300	250		6,3
АЗЕ 103-00	400	400	170	10,5
АЗЕ 103-01	500	500		13,5
АЗЕ 103-02	600	600		16,5
АЗЕ 104-00	800	800	200	30,5
АЗЕ 104-01	1000	1000		43,0

Клапан перекидной устанавливается только на вертикальных участках приточных воздуховодов для автоматического включения в сеть резервного вентилятора при остановке рабочего в помещениях высотой свыше 3 м.

Описание

Клапан перекидной устанавливается только на вертикальных участках приточных воздуховодов для автоматического включения в сеть резервного вентилятора при остановке рабочего в помещениях высотой свыше 3 м. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

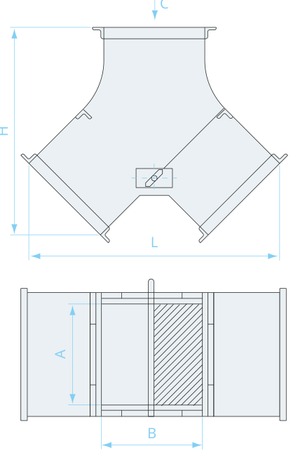

Модель	A, мм	B, мм	H, мм	L, мм	m, кг
АЗЕ 024/105-00	150	150	293	391	9,0
АЗЕ 024/105-01	250	250	398	552	15,0
АЗЕ 024/105-02	300	250	398		17,0
АЗЕ 024/105-03	400	400	571	763	27,5
АЗЕ 024/105-04	500	500	677	904	36,0
АЗЕ 024/105-05	600	600	812	1064	52,5
АЗЕ 024/105-06	800	800	1073	1336	80,5
АЗЕ 024/105-07	1000	1000	1334	1607	116,0
