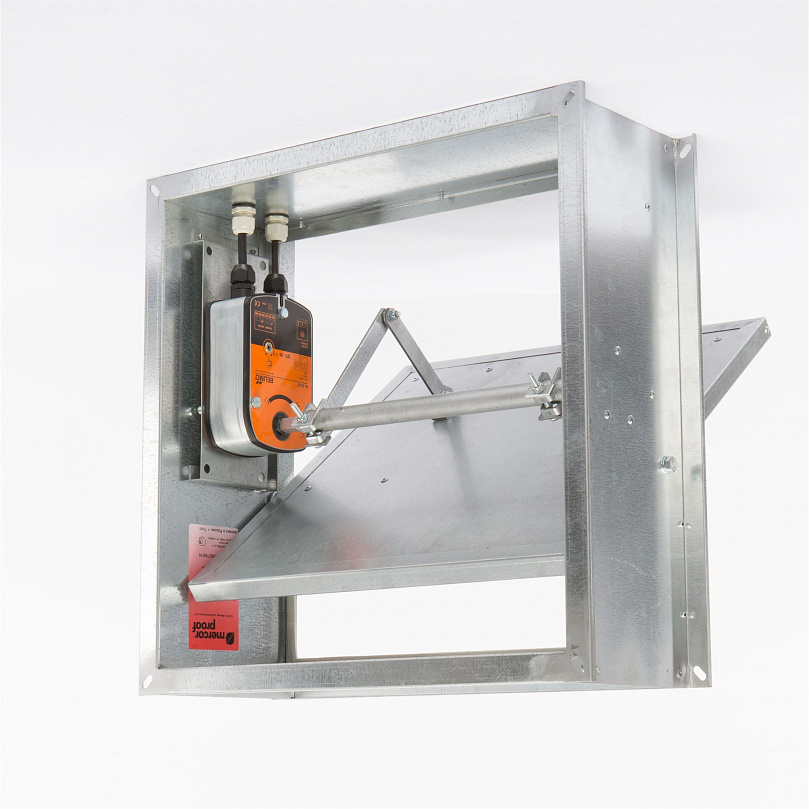

Клапан укороченный канального исполнения mcr FID К2

Клапан укороченный канального исполнения mcr FID К2 — противопожарный (огнезадерживающий) клапан mcr для систем вентиляции и кондиционирования. Перекрывает воздуховод при пожаре и не даёт огню и продуктам горения распространяться по сети.

Описание производителя

Нормально закрытые клапаны mcr FID канального типа предназначены для установки в системах вытяжной и приточной противодымной вентиляции.

Технические характеристики

Исполнения и опции

• Специальное оборудование

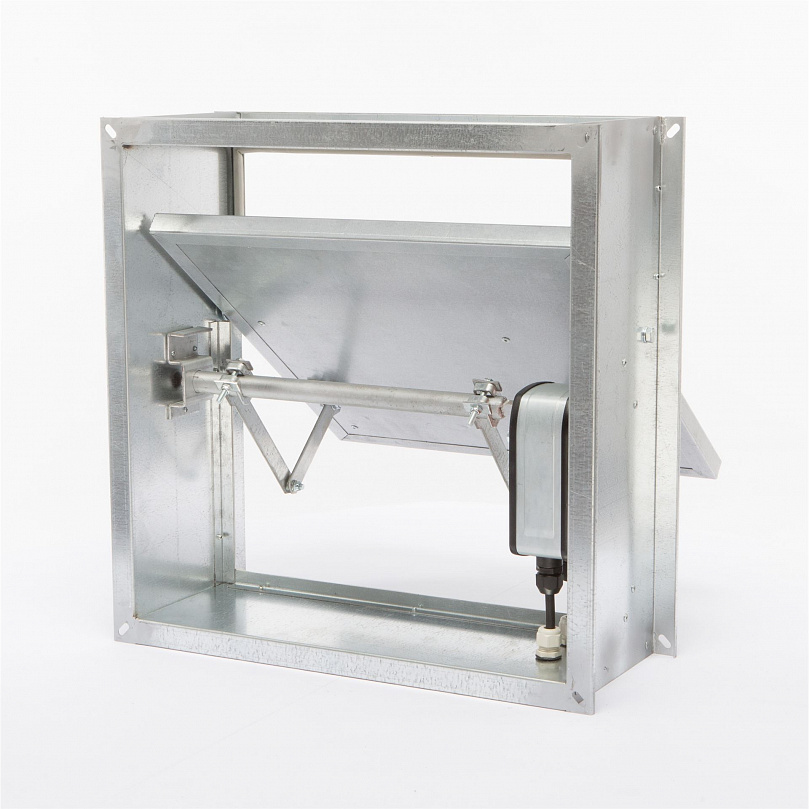

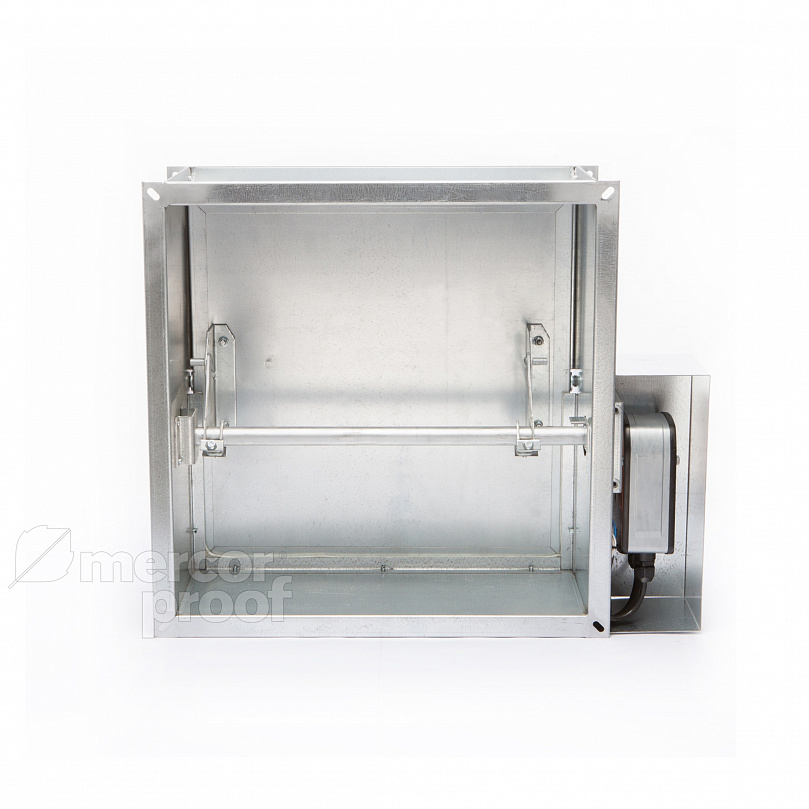

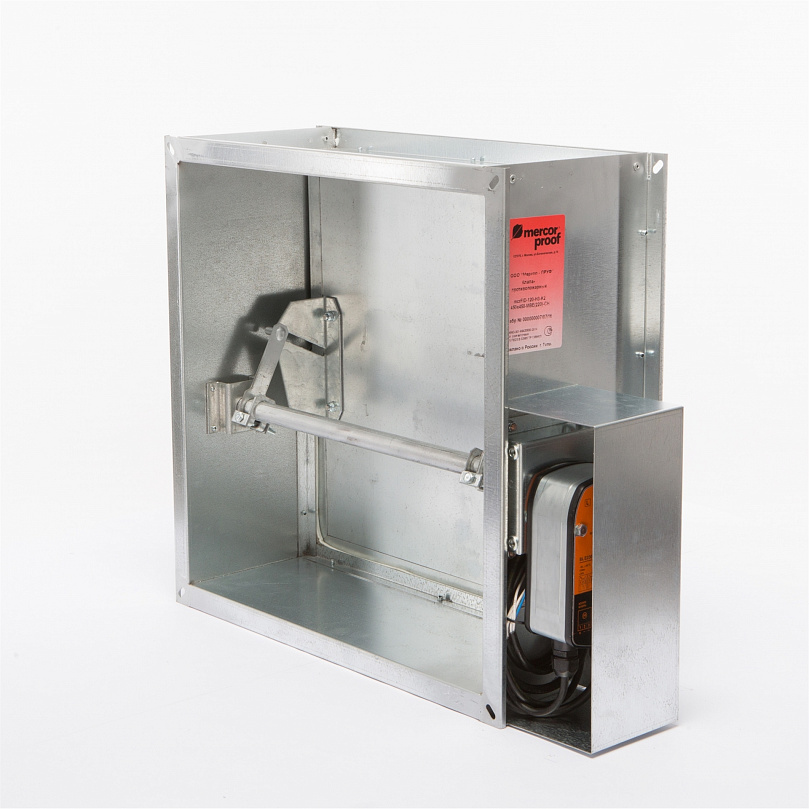

• Клапан mcr FID-К2 «канального» типа состоит из укороченного корпуса прямоугольного сечения, подвижной части - заслонки, а также приводящего механизма, расположенного снаружи (СН) или внутри (ВН) корпуса.
• Корпус изготавливается из оцинкованной стали (Z 275 г/м?) толщиной 1,2 мм, и конструктивно аналогичен отрезку воздуховода длиной 210 мм, с фланцевым соединением с двух сторон для присоединения воздуховода.
• По желанию заказчика, клапаны могут быть изготовлены из нержавеющей стали (НР).
• К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены D-образным EPDM уплотнителем для лучшей герметизации при закрытой заслонке.
• Для присоединения к круглым воздуховодам необходимо использовать переходник.
• Клапан mcr FID-К2 чаще применяется как конечная часть системы дымоудаления, и устанавливается на концах воздуховодов, либо присоединяется к ним сбоку.
• При расположении привода снаружи (СН), ось вращения заслонки клапана mcr FID-К2 располагается по центру высоты корпуса (B), перпендикулярно его ширине (A), вылет заслонки за пределы корпуса с двух сторон.
• Укороченный корпус с фланцевым соединением с двух сторон для присоединения воздуховода.
• Ширина А: от 200 до 1800 мм.
• Высота В: от 250 до 1200 мм.
• Глубина корпуса: 210 мм.

Документация

Техническое описание, сертификаты и инструкции — во вкладке «Документация» этой карточки.
