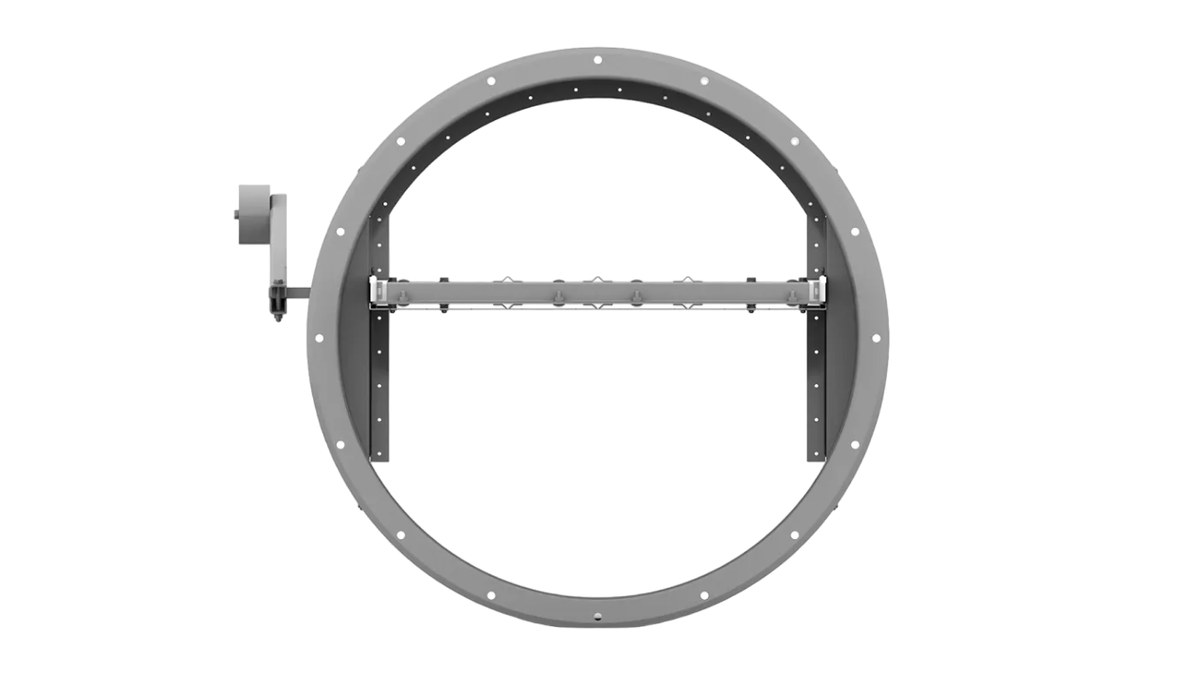

Клапаны Нерпа-КП

Клапаны НЕРПА-КП относятся к линейке воздушных клапанов высокой плотности с увеличенной жёсткостью корпуса и лопаток. Применяются в вентиляционных сетях высокого давления, где нужны надёжное перекрытие и герметизация внутреннего объёма.

Технические характеристики

Конструкция

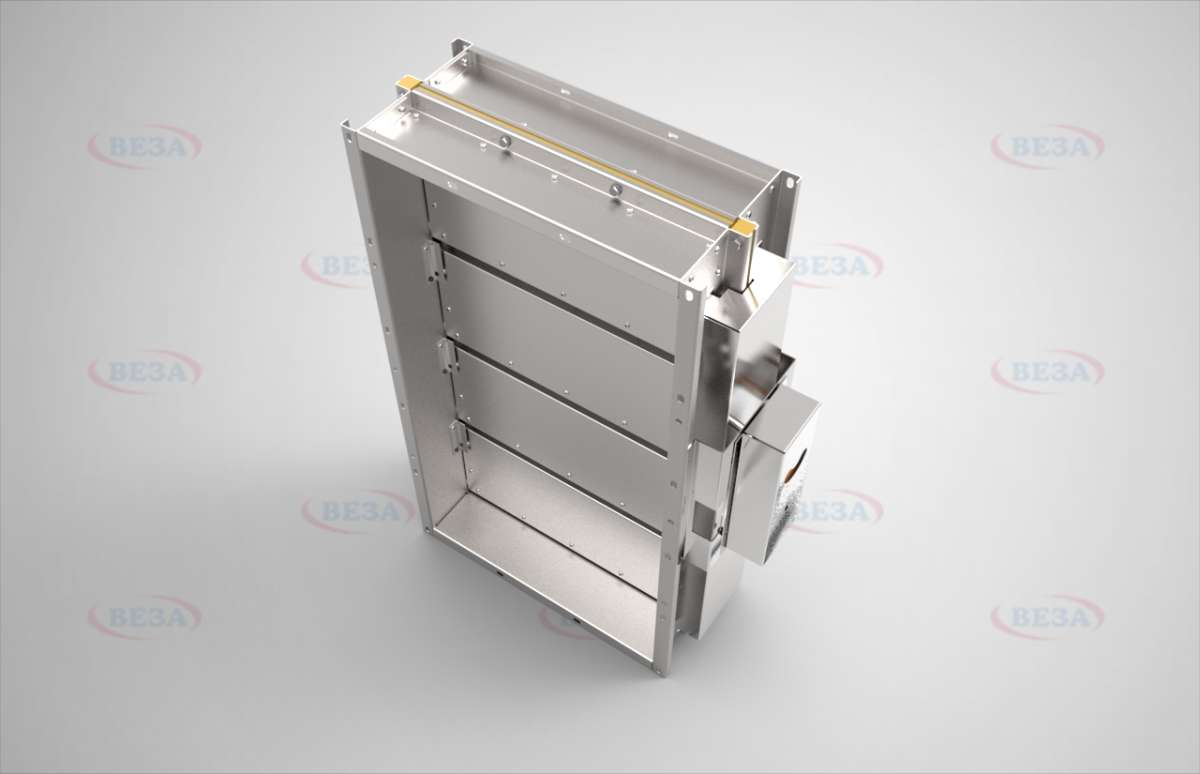

Корпус клапана сварной, усиленный, лопатки выполнены коробчатой формы — такая схема держит геометрию сечения при резких перепадах давления и сейсмических нагрузках. Уплотнение осуществляется специальным силиконовым профилем, установленным на лопатке или на упорах корпуса.

Подшипниковые узлы обеспечивают малые потери на трение, поэтому клапан работает без дополнительных усилий на приводе во всём заявленном диапазоне давления. Изделие изготавливается в общепромышленном, коррозионностойком, взрывозащищённом и коррозионностойком взрывозащищённом (КВ) исполнениях.

Принцип работы

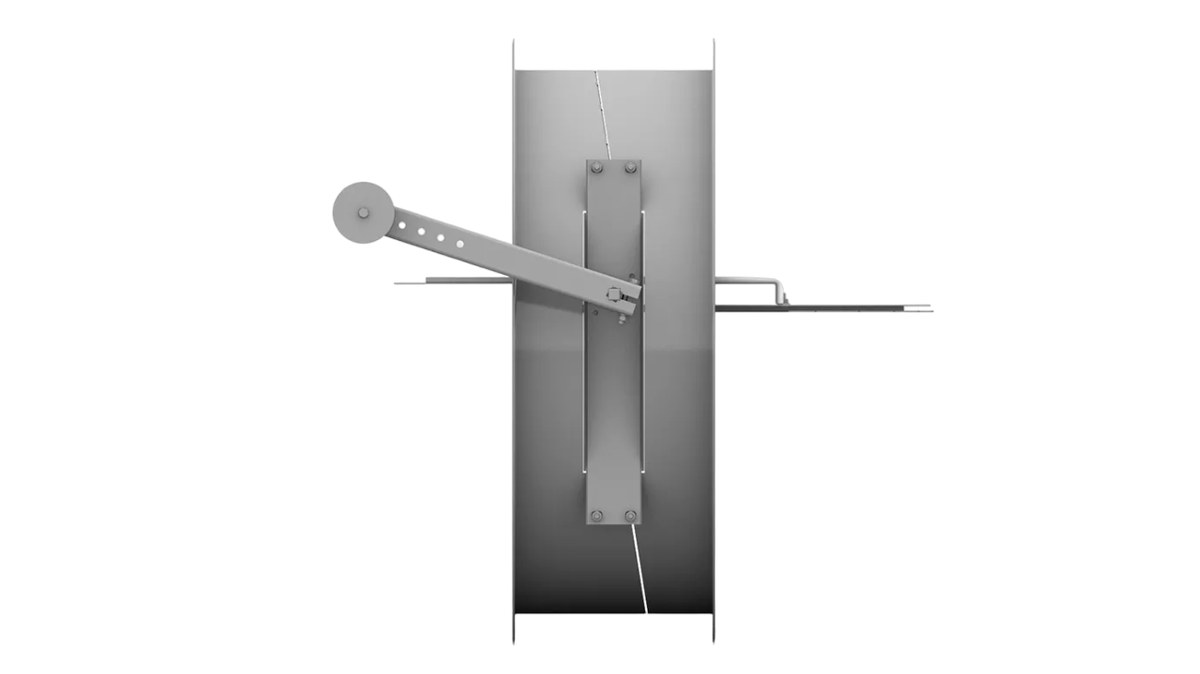

Клапан устанавливается в разрыв воздуховода и перекрывает или открывает сечение по команде привода. В закрытом положении силиконовое уплотнение по контуру лопаток и корпуса отсекает участок сети, ограничивая перетоки. Жёсткая кинематика на рычагах и тягах передаёт усилие на все лопатки одновременно, сохраняя синхронность хода.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и требуемому расходу
• По рабочему давлению и перепаду на закрытом клапане
• По требуемой плотности закрытия
• По условиям среды: коррозионная стойкость, взрывозащита
• По типу привода, напряжению питания и режиму управления

Монтаж и обслуживание

• Монтируют на фланцах без перекосов и натяга корпуса
• Предусматривают доступ к приводу, тягам и подшипниковым узлам
• После монтажа проверяют полный ход лопаток и плотность закрытия
• Привод настраивают на полный угол поворота лопаток
• Периодически осматривают уплотнения и очищают лопатки от отложений
